Ciepłomierze 1 cal to urządzenia pomiarowe do obliczania zużycia energii cieplnej w systemach grzewczych. Mają przyłącze 1 cal (25,4 mm), co odpowiada średnicy DN 20 lub DN 25. Stosuje się je w małych budynkach mieszkalnych i biurowych. Działają z wodą do 90°C i ciśnieniem do 16 bar. Cechują się kompaktową budową i długą żywotnością baterii. Dostępne są różne modele, np. mechaniczne i ultradźwiękowe, o różnych przepływach nominalnych.
Najważniejsze informacje:- Służą do pomiaru zużycia energii cieplnej
- Przyłącze 1 cal (DN 20 lub DN 25)
- Do małych obiektów mieszkalnych i biurowych
- Pracują z wodą do 90°C i ciśnieniem do 16 bar
- Kompaktowa budowa i długa żywotność baterii
- Dostępne modele: mechaniczne i ultradźwiękowe
- Różne zakresy przepływów nominalnych
Czym są ciepłomierze 1 cal i ich zastosowanie
Ciepłomierz 1 cal to urządzenie pomiarowe służące do precyzyjnego obliczania zużycia energii cieplnej w instalacjach grzewczych. Jego nazwa pochodzi od średnicy przyłącza, która wynosi 1 cal (25,4 mm).
Główną funkcją ciepłomierza 1 cal jest dokładne mierzenie ilości ciepła dostarczonego do danego obiektu. Umożliwia to sprawiedliwe rozliczanie kosztów ogrzewania w budynkach wielorodzinnych lub biurowych. Dodatkowo, liczniki ciepła 1 cal pomagają w monitorowaniu efektywności energetycznej systemu grzewczego.
Typowymi miejscami montażu ciepłomierzy 1 cal są węzły cieplne w domach jednorodzinnych oraz małych lokalach usługowych. Instaluje się je zazwyczaj na zasilaniu lub powrocie instalacji grzewczej.
Specyfikacje techniczne ciepłomierzy 1 cal
Średnica przyłącza 1 cal odpowiada nominalnej średnicy DN 20 lub DN 25. To oznacza, że ciepłomierze 1 cal są kompatybilne z większością standardowych instalacji grzewczych w domach i małych biurach.
| Model | Średnica | Przepływ nominalny | Długość zabudowy |
|---|---|---|---|
| Danfoss M-Cal | DN 20 | 0,6-2,5 m³/h | 130 mm |
| ELF 2 | DN 20 | 1,5 m³/h | 130 mm |
| Hydrosplit M3 | DN 25 | 3,5 m³/h | 150 mm |
Kluczowe parametry z tabeli to przepływ nominalny i długość zabudowy. Przepływ nominalny określa ilość czynnika grzewczego, jaką ciepłomierz 1 cal może zmierzyć w jednostce czasu. Długość zabudowy jest istotna przy doborze urządzenia do istniejącej instalacji.
Najpopularniejsze modele ciepłomierzy 1 cal na rynku
Danfoss M-Cal to kompaktowy ciepłomierz mechaniczny 1 cal z interfejsem M-Bus. ELF 2 wyróżnia się precyzyjnym przetwornikiem przepływu i długą żywotnością baterii. Hydrosplit M3 to nowoczesny ultradźwiękowy licznik ciepła DN25 o dużym zakresie przepływu.
- Danfoss M-Cal: kompaktowy, mechaniczny, z M-Bus
- ELF 2: precyzyjny, energooszczędny, długa żywotność baterii
- Hydrosplit M3: ultradźwiękowy, duży zakres przepływu, nowoczesny
Danfoss Ciepłomierz M-Cal M-Bus DN 20
Danfoss M-Cal to ciepłomierz 1 cal z mechanicznym przetwornikiem przepływu i elektronicznym modułem obliczeniowym. Posiada interfejs optyczny i opcjonalny M-Bus, co ułatwia zdalne odczyty. Model ten charakteryzuje się szerokim zakresem przepływów nominalnych od 0,6 do 2,5 m³/h.
Zaletą Danfoss M-Cal jest łatwość montażu i obsługi. Wadą może być mniejsza dokładność w porównaniu do modeli ultradźwiękowych przy niskich przepływach.

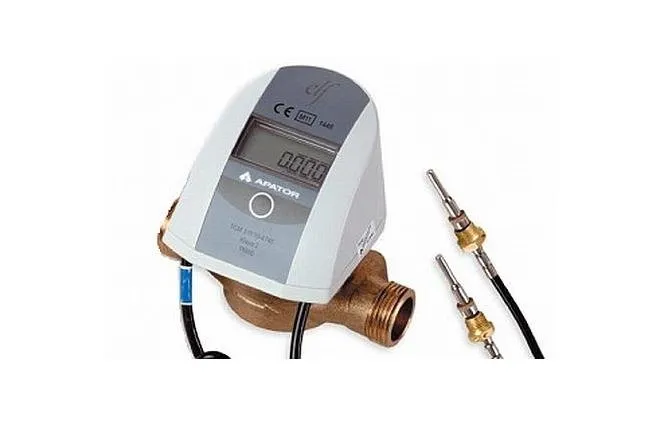

Ciepłomierz kompaktowy ELF 2
ELF 2 to precyzyjny licznik ciepła 1 cal z elektronicznym odczytem obrotów wirnika. Urządzenie ma długość zabudowy 130 mm i przyłącze G 1 cal, co ułatwia instalację w standardowych węzłach cieplnych. Zasilanie bateryjne zapewnia 6 lat bezobsługowej pracy.
ELF 2 wyróżnia się wysoką dokładnością pomiaru i niskim zużyciem energii. Jest idealny do zastosowań w małych lokalach mieszkalnych i usługowych.
Ciepłomierz Hydrosplit M3 JS
Hydrosplit M3 to ultradźwiękowy licznik ciepła DN25, wykorzystujący zaawansowaną technologię do pomiaru przepływu. Brak ruchomych części mechanicznych zwiększa trwałość i dokładność urządzenia.
W porównaniu do modeli mechanicznych, Hydrosplit M3 oferuje wyższą precyzję pomiaru, szczególnie przy niskich przepływach. Jest też mniej podatny na zanieczyszczenia w czynniku grzewczym.
Gdzie stosować ciepłomierze 1 cal?
Ciepłomierze 1 cal świetnie sprawdzają się w domach jednorodzinnych z własnym węzłem cieplnym. Umożliwiają precyzyjne rozliczanie kosztów ogrzewania i monitorowanie zużycia energii.
W małych biurach i lokalach usługowych, wodomierze ciepła G1 pomagają w kontrolowaniu wydatków na ogrzewanie. Są niezbędne przy rozliczaniu kosztów między najemcami w budynkach wielolokalowych.
Nietypowe zastosowania obejmują systemy solarne czy pompy ciepła. Mierniki energii cieplnej 25mm mogą być używane do optymalizacji pracy tych instalacji.
Porada: Wybierając ciepłomierz 1 cal, zwróć uwagę na maksymalny przepływ w twojej instalacji. Dobierz urządzenie z zapasem 20-30% wydajności, aby uniknąć przeciążenia i zapewnić dokładne pomiary.
Zalety ciepłomierzy 1 cal
- Precyzyjny pomiar zużycia energii cieplnej
- Łatwość montażu w standardowych instalacjach
- Długa żywotność baterii (do 10 lat)
- Możliwość zdalnego odczytu (modele z M-Bus)
- Kompaktowe wymiary
Precyzja pomiaru pozwala na sprawiedliwe rozliczanie kosztów ogrzewania. Standardowe wymiary ułatwiają wymianę starych urządzeń. Długa żywotność baterii minimalizuje koszty eksploatacji. Zdalny odczyt oszczędza czas i eliminuje błędy. Kompaktowa budowa umożliwia montaż w ciasnych przestrzeniach.
Parametry pracy ciepłomierzy 1 cal
Ciepłomierze 1 cal zazwyczaj pracują z czynnikiem grzewczym o temperaturze do 90°C. Niektóre modele mogą mierzyć temperaturę nawet do 150°C, co jest istotne w przemysłowych zastosowaniach.
Ciśnienie robocze dla większości przepływomierzy ciepła 1 cal wynosi do 16 bar. To wartość wystarczająca dla typowych instalacji domowych i małych obiektów komercyjnych.
Odpowiednie parametry pracy wpływają na dokładność pomiarów i żywotność urządzenia. Przekroczenie dopuszczalnych wartości może prowadzić do uszkodzenia ciepłomierza 1 cal i konieczności jego wymiany.
Montaż ciepłomierza 1 cal - na co zwrócić uwagę?
Przed montażem ciepłomierza 1 cal, upewnij się, że instalacja jest czysta i pozbawiona osadów. Sprawdź, czy miejsce montażu zapewnia łatwy dostęp do odczytu i serwisowania. Pamiętaj o zachowaniu odpowiednich odcinków prostych przed i za urządzeniem.
- Zamknij zawory odcinające i opróżnij instalację
- Zamontuj ciepłomierz 1 cal zgodnie z kierunkiem przepływu
- Podłącz czujniki temperatury w odpowiednich miejscach
- Przeprowadź test szczelności i uruchom system
Najczęstsze błędy montażowe to nieprawidłowy kierunek montażu i brak zachowania odcinków prostych. Unikaj też montażu ciepłomierza 1 cal w najwyższym punkcie instalacji, gdzie mogą gromadzić się pęcherze powietrza.
Kompatybilność z istniejącymi instalacjami
Przed zakupem ciepłomierza 1 cal, zmierz dokładnie średnicę rur i sprawdź dostępną przestrzeń montażową. Upewnij się, że wybrany model pasuje do twojej instalacji.
W przypadku niezgodności, rozważ użycie redukcji lub adaptację instalacji. Niektóre modele ciepłomierzy 1 cal oferują uniwersalne przyłącza, ułatwiające montaż w różnych systemach.
Jak odczytywać wskazania ciepłomierza 1 cal?
Interfejs użytkownika ciepłomierza 1 cal zazwyczaj składa się z wyświetlacza LCD i przycisków nawigacyjnych. Niektóre modele posiadają również interfejs optyczny do zdalnego odczytu.
Podstawowe odczyty obejmują całkowite zużycie energii (w kWh lub GJ), chwilowy przepływ oraz temperatury zasilania i powrotu. Bardziej zaawansowane liczniki ciepła 1 cal mogą wyświetlać również moc chwilową i historię zużycia.
Regularnie sprawdzaj wskazania swojego ciepłomierza 1 cal, najlepiej raz w miesiącu. Pomoże to w wykryciu ewentualnych nieprawidłowości w pracy systemu grzewczego i uniknięciu niespodziewanie wysokich rachunków.
Konserwacja i serwisowanie ciepłomierzy 1 cal
Zaleca się przeprowadzanie przeglądów ciepłomierzy 1 cal raz w roku, najlepiej przed sezonem grzewczym. W przypadku urządzeń z zatwierdzeniem metrologicznym, legalizację należy przeprowadzać co 5 lat.
- Sprawdzenie szczelności połączeń
- Kontrola stanu baterii
- Weryfikacja poprawności wskazań
Wezwij specjalistę, gdy zauważysz nieszczelności, niestabilne odczyty lub gdy urządzenie zgłasza błąd. Profesjonalny serwis jest też niezbędny przy wymianie baterii w zaplombowanych ciepłomierzach 1 cal.
Ciepłomierze 1 cal: Klucz do efektywnego zarządzania energią w domu
Ciepłomierze 1 cal to niezastąpione urządzenia w nowoczesnych systemach grzewczych. Dzięki precyzyjnym pomiarom zużycia energii cieplnej, umożliwiają one sprawiedliwe rozliczanie kosztów ogrzewania i monitorowanie efektywności energetycznej budynków. Ich standardowe wymiary i łatwość montażu sprawiają, że są idealnym rozwiązaniem zarówno dla domów jednorodzinnych, jak i małych lokali usługowych.
Wybierając odpowiedni model ciepłomierza 1 cal, warto zwrócić uwagę na takie parametry jak przepływ nominalny, długość zabudowy czy technologię pomiaru. Nowoczesne urządzenia, takie jak ultradźwiękowy Hydrosplit M3, oferują wysoką dokładność i trwałość, podczas gdy kompaktowe modele jak Danfoss M-Cal czy ELF 2 sprawdzą się w mniejszych instalacjach. Pamiętajmy o regularnej konserwacji i prawidłowym odczycie wskazań, aby zapewnić długotrwałą i bezproblemową pracę naszego licznika ciepła 1 cal.
Inwestycja w wysokiej jakości ciepłomierz 1 cal to krok w stronę świadomego i ekonomicznego zarządzania energią w naszym domu czy biurze. To nie tylko narzędzie do rozliczeń, ale również sposób na optymalizację zużycia ciepła i redukcję kosztów ogrzewania.
