Projektowanie schodów żelbetowych to złożony proces inżynieryjny. Wymaga uwzględnienia wielu czynników technicznych i norm budowlanych. Schody żelbetowe są popularne ze względu na ich trwałość i odporność ogniową. Kluczowe aspekty to ustalenie różnicy poziomów, obliczenie liczby stopni i ich wymiarów. Ważne są też szerokość biegów i spoczników oraz nachylenie schodów. Projektanci muszą przestrzegać przepisów dotyczących maksymalnej wysokości stopni i minimalnej szerokości użytkowej.
Proces projektowania obejmuje wybór materiałów, wykonanie deskowania i zbrojenia, przygotowanie mieszanki betonowej oraz wykończenie powierzchni. Wszystkie etapy muszą być zgodne z obowiązującymi normami i rozporządzeniami. Odpowiednie podejście do projektowania zapewnia bezpieczeństwo i funkcjonalność konstrukcji.
Najważniejsze informacje:- Schody żelbetowe cechują się dużą trwałością i odpornością na ogień
- Maksymalna wysokość stopnia: 20 cm w piwnicach i poddaszach, 17-19 cm w budynkach mieszkalnych
- Szerokość stopnia oblicza się według wzoru: s = (0,60 ÷ 0,65) - 2h
- Minimalna szerokość użytkowa biegów: 1,2 m w budynkach użyteczności publicznej, 0,8 m w budynkach mieszkalnych
- Nachylenie schodów: od 18° do 45°, dla schodów drabiniastych do 65°
- Projektowanie musi uwzględniać obowiązujące normy budowlane i przepisy prawa
Podstawowe zasady projektowania schodów żelbetowych
Projektowanie schodów żelbetowych wymaga uwzględnienia kilku kluczowych zasad. Przede wszystkim, należy dokładnie określić różnicę poziomów, którą schody mają pokonać. To pozwala na precyzyjne obliczenie liczby stopni i ich wymiarów.
Kolejnym ważnym aspektem jest zapewnienie odpowiedniej szerokości stopni i biegów. Schody żelbetowe muszą być komfortowe w użytkowaniu i spełniać normy bezpieczeństwa. Projektanci muszą też zwrócić uwagę na nachylenie schodów, które wpływa na ich funkcjonalność i bezpieczeństwo.
Nie można zapomnieć o spocznikach, które są niezbędne w dłuższych biegach schodowych. Ich wymiary i rozmieszczenie mają kluczowe znaczenie dla wygody użytkowników i zgodności z przepisami budowlanymi.
- Określenie różnicy poziomów
- Obliczenie liczby i wymiarów stopni
- Ustalenie szerokości biegów i spoczników
- Dobór odpowiedniego nachylenia schodów
- Zapewnienie zgodności z normami bezpieczeństwa

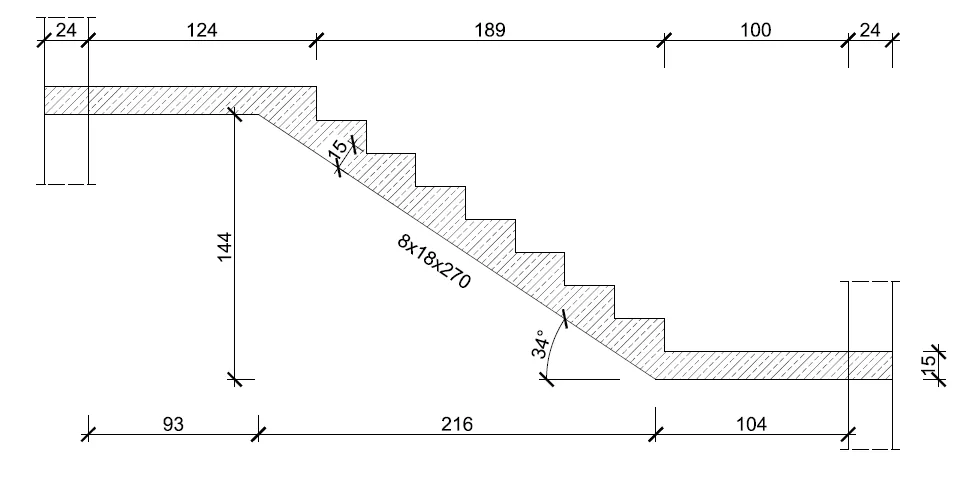

Wymiary i proporcje schodów żelbetowych
Standardowe wymiary schodów żelbetowych są ściśle określone przez normy budowlane. Wysokość stopnia w budynkach mieszkalnych powinna mieścić się w przedziale 17-19 cm, natomiast w piwnicach i na poddaszach może wynosić maksymalnie 20 cm. Szerokość stopnia oblicza się według wzoru s = (0,60 ÷ 0,65) - 2h, gdzie h to wysokość stopnia.
Szerokość użytkowa biegów jest równie istotna. W budynkach użyteczności publicznej powinna wynosić co najmniej 1,2 m, a w budynkach mieszkalnych minimum 0,8 m. Spoczniki muszą mieć wymiary umożliwiające swobodne poruszanie się i odpoczynek, zwłaszcza w dłuższych ciągach schodowych.
| Typ budynku | Maksymalna wysokość stopnia | Minimalna szerokość biegu |
|---|---|---|
| Mieszkalny | 17-19 cm | 0,8 m |
| Użyteczności publicznej | 17-19 cm | 1,2 m |
| Piwnice i poddasza | 20 cm | 0,8 m |
Obliczanie nachylenia i liczby stopni
Nachylenie schodów żelbetowych wpływa na ich komfort użytkowania i bezpieczeństwo. Optymalne nachylenie dla schodów w budynkach mieszkalnych wynosi od 25° do 35°. Dla schodów zewnętrznych lub technicznych można zastosować większe nachylenie, do 45°.
Liczbę stopni oblicza się, dzieląc wysokość kondygnacji przez założoną wysokość stopnia. Ważne, aby liczba stopni w jednym biegu nie przekraczała 17, a w wyjątkowych przypadkach 21.
Wzór na obliczanie nachylenia schodów: tg α = h/s, gdzie α to kąt nachylenia, h - wysokość stopnia, s - szerokość stopnia.
Etapy projektowania schodów żelbetowych
Projektowanie schodów żelbetowych to proces składający się z kilku kluczowych etapów. Każdy z nich ma istotne znaczenie dla końcowego efektu i bezpieczeństwa konstrukcji.
- Analiza wymagań i warunków technicznych
- Opracowanie koncepcji i wstępnych szkiców
- Wykonanie obliczeń statycznych
- Przygotowanie dokumentacji technicznej
- Dobór materiałów i technologii wykonania
Wybór materiałów do konstrukcji schodów
Wybór odpowiednich materiałów jest kluczowy dla trwałości i bezpieczeństwa schodów żelbetowych. Podstawowym składnikiem jest beton o odpowiedniej klasie wytrzymałości, zwykle C20/25 lub C25/30. Ważne jest, aby beton charakteryzował się dobrą urabialością i odpornością na czynniki atmosferyczne.
Stal zbrojeniowa musi spełniać normy wytrzymałościowe i być odporna na korozję. Najczęściej stosuje się pręty żebrowane klasy A-III N. Dodatkowo, można rozważyć zastosowanie włókien zbrojeniowych dla zwiększenia odporności na pękanie.
Proces deskowania i zbrojenia
Deskowanie to kluczowy etap w projektowaniu schodów żelbetowych. Musi być stabilne i dokładnie wykonane, aby zapewnić odpowiedni kształt i wymiary schodów. Stosuje się deskowanie tradycyjne z desek lub nowoczesne systemy szalunkowe.
Zbrojenie schodów żelbetowych wymaga precyzji i zgodności z projektem. Główne pręty zbrojeniowe układa się wzdłuż biegu schodowego, a strzemiona zapewniają sztywność konstrukcji. Ważne jest zachowanie odpowiedniej otuliny zbrojenia, chroniącej stal przed korozją.
Po ułożeniu zbrojenia, a przed betonowaniem, konieczna jest kontrola poprawności wykonania. Sprawdza się rozstaw prętów, ich średnicę oraz stabilność całej konstrukcji zbrojenia.
- Upewnij się, że deskowanie jest szczelne i stabilne
- Dokładnie przestrzegaj projektu przy układaniu zbrojenia
- Zadbaj o właściwą otulinę zbrojenia dla ochrony przed korozją
Wylewanie i pielęgnacja betonu
Wylewanie betonu to krytyczny moment w procesie konstrukcji schodów betonowych. Beton należy układać równomiernie, zaczynając od najniższego punktu schodów. Ważne jest, aby mieszanka była odpowiednio zagęszczona, co zapewni jednolitą strukturę i wytrzymałość schodów.
Pielęgnacja świeżego betonu ma kluczowe znaczenie dla jego właściwości. Przez pierwsze dni po wylaniu beton powinien być utrzymywany w wilgotności i chroniony przed bezpośrednim nasłonecznieniem. Proces ten zapobiega powstawaniu rys skurczowych i zapewnia odpowiednią wytrzymałość.
- Niedokładne zagęszczenie mieszanki betonowej
- Zbyt szybkie wysychanie betonu
- Nieprawidłowe proporcje składników w mieszance
- Zaniedbanie pielęgnacji betonu w pierwszych dniach po wylaniu
Czytaj więcej: Dom bez kredytu za 100 tys: 5 sposobów na własne lokum
Obowiązujące normy i przepisy budowlane
Projektowanie schodów żelbetowych musi być zgodne z aktualnymi normami i przepisami budowlanymi. Kluczowe znaczenie ma Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Określa ono minimalne wymiary i parametry bezpieczeństwa dla schodów.
Norma PN-EN 1992-1-1 (Eurokod 2) zawiera wytyczne dotyczące projektowania konstrukcji z betonu. Określa ona m.in. zasady obliczania nośności i trwałości elementów żelbetowych, w tym schodów.
Ważne są również przepisy przeciwpożarowe, określające wymagania dotyczące odporności ogniowej schodów w różnych typach budynków. Projektanci muszą uwzględnić te normy, aby zapewnić bezpieczeństwo użytkowników w sytuacjach awaryjnych.
| Przepis | Znaczenie dla projektowania |
|---|---|
| Rozporządzenie MI - warunki techniczne | Określa minimalne wymiary i parametry bezpieczeństwa |
| PN-EN 1992-1-1 (Eurokod 2) | Zawiera wytyczne do obliczeń konstrukcyjnych |
| Przepisy przeciwpożarowe | Określają wymagania odporności ogniowej |

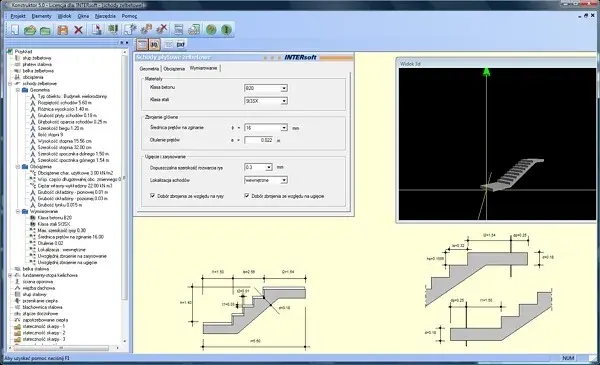

Wzory i obliczenia w projektowaniu schodów żelbetowych
Obliczanie schodów żelbetowych wymaga zastosowania specjalistycznych wzorów i metod obliczeniowych. Kluczowe znaczenie mają wzory na określenie wymiarów stopni, obliczenie nachylenia oraz wytrzymałości konstrukcji. Prawidłowe obliczenia są podstawą bezpieczeństwa i funkcjonalności schodów.
- Wzór na szerokość stopnia: s = (0,60 ÷ 0,65) - 2h, gdzie h to wysokość stopnia
- Wzór na nachylenie schodów: tg α = h/s, gdzie α to kąt nachylenia
- Wzór na minimalną grubość płyty biegowej: d = l/30, gdzie l to długość biegu
- Wzór na obliczenie zbrojenia: As = M / (fyd * z), gdzie M to moment zginający, fyd to obliczeniowa granica plastyczności stali, z to ramię sił wewnętrznych
Obliczanie nośności schodów
Nośność schodów żelbetowych zależy od wielu czynników, w tym wymiarów przekroju, klasy betonu i stali oraz obciążeń. Obliczenia rozpoczyna się od określenia obciążeń stałych i zmiennych działających na schody. Następnie oblicza się momenty zginające i siły tnące w konstrukcji.
Kolejnym krokiem jest sprawdzenie stanu granicznego nośności, gdzie porównuje się obliczone siły wewnętrzne z nośnością przekroju. Ważne jest też sprawdzenie stanu granicznego użytkowalności, w tym ugięć i zarysowań. Wszystkie te obliczenia muszą być zgodne z aktualnymi normami, zwłaszcza z Eurokodem 2.
Przykładowe obliczenie nośności płyty biegowej: M = (q * l^2) / 8, gdzie q to obciążenie całkowite, l to długość biegu As = M / (fyd * 0,9d), gdzie d to wysokość użyteczna przekroju Sprawdzenie: MRd = As * fyd * z ≥ MEd, gdzie MEd to moment obliczeniowy
Typowe problemy przy projektowaniu schodów żelbetowych
Jednym z częstych problemów w projektowaniu schodów żelbetowych jest nieprawidłowe określenie obciążeń. Niedoszacowanie może prowadzić do zbyt słabej konstrukcji, a przeszacowanie do nieekonomicznego rozwiązania. Kluczowe jest dokładne obliczenie obciążeń stałych i zmiennych, uwzględniając specyfikę budynku i jego przeznaczenie.
Innym wyzwaniem jest zapewnienie odpowiedniej sztywności konstrukcji. Zbyt wiotkie schody mogą powodować dyskomfort użytkowania i szybsze zużycie. Projektanci muszą znaleźć optymalny balans między sztywnością a ekonomią materiałową, stosując odpowiednie przekroje i zbrojenie.
Problematyczne bywa też zapewnienie właściwej odporności ogniowej schodów żelbetowych. W budynkach wysokich lub o specjalnym przeznaczeniu, schody muszą spełniać rygorystyczne wymogi przeciwpożarowe. Wymaga to starannego doboru materiałów i rozwiązań konstrukcyjnych, często wykraczających poza standardowe praktyki.
- Dokładna analiza obciążeń przed rozpoczęciem projektowania
- Stosowanie odpowiednich przekrojów i zbrojenia dla zapewnienia sztywności
- Konsultacja z ekspertem ds. ochrony przeciwpożarowej
- Uwzględnienie warunków środowiskowych w doborze materiałów
- Regularne szkolenia z najnowszych norm i technologii
Aspekty bezpieczeństwa i funkcjonalności
Bezpieczeństwo jest nadrzędnym aspektem w projektowaniu schodów żelbetowych. Kluczowe jest zapewnienie odpowiedniej nośności, stabilności i odporności na poślizg. Projektanci muszą uwzględnić różne scenariusze obciąż eń, w tym sytuacje awaryjne i ewakuację.
Funkcjonalność schodów jest równie istotna. Schody żelbetowe powinny być wygodne w użytkowaniu, co oznacza odpowiednie wymiary stopni, ergonomiczne poręcze i dobrze zaprojektowane spoczniki. Ważne jest też uwzględnienie potrzeb osób o ograniczonej mobilności, zgodnie z zasadami projektowania uniwersalnego.
- Odpowiednia nośność i stabilność konstrukcji
- Antypoślizgowa powierzchnia stopni
- Ergonomiczne wymiary stopni i spoczników
- Prawidłowo zaprojektowane poręcze i balustrady
- Dostępność dla osób o ograniczonej mobilności
- Zgodność z przepisami przeciwpożarowymi
Projektowanie poręczy i balustrad
Poręcze i balustrady są kluczowym elementem bezpieczeństwa schodów żelbetowych. Muszą być zaprojektowane zgodnie z obowiązującymi normami, które określają ich wysokość, wytrzymałość i odstępy między elementami. Standardowa wysokość balustrady wynosi 1,1 m, ale może być wyższa w szczególnych przypadkach.
Ergonomia poręczy ma duże znaczenie dla komfortu użytkowania. Poręcze powinny mieć odpowiedni kształt i średnicę, umożliwiające pewny chwyt. Ważne jest też, aby były ciągłe na całej długości biegu, zapewniając nieprzerwane podparcie.
- Zastosuj poręcze o ergonomicznym kształcie i średnicy 3,5-4,5 cm
- Zapewnij ciągłość poręczy na całej długości biegu
- Pamiętaj o dodatkowych poręczach na różnych wysokościach dla dzieci i osób niepełnosprawnych
- Użyj materiałów odpornych na korozję i łatwych w utrzymaniu czystości
Kompleksowe podejście do projektowania schodów żelbetowych
Projektowanie schodów żelbetowych to złożony proces, wymagający uwzględnienia wielu aspektów technicznych i prawnych. Od precyzyjnych obliczeń wymiarów i nachylenia, przez dobór odpowiednich materiałów, aż po zapewnienie zgodności z normami budowlanymi - każdy etap ma kluczowe znaczenie dla końcowego efektu.
Bezpieczeństwo i funkcjonalność to priorytety w konstrukcji schodów betonowych. Prawidłowe zbrojenie schodów żelbetowych, staranne wykonanie deskowania i betonowania, a także odpowiednie wykończenie powierzchni, to elementy, które decydują o trwałości i komforcie użytkowania. Nie można też zapominać o aspektach takich jak ergonomia poręczy czy dostosowanie do potrzeb osób o ograniczonej mobilności.
Projektanci muszą być na bieżąco z aktualnymi normami i przepisami, stosować zaawansowane metody obliczeniowe i uwzględniać potencjalne problemy, takie jak zapewnienie odporności ogniowej czy stabilności konstrukcji. Tylko kompleksowe podejście, łączące wiedzę inżynierską z praktycznym doświadczeniem, pozwala stworzyć schody, które będą nie tylko funkcjonalne i bezpieczne, ale także estetyczne i trwałe.
